产品案例关于
— 产品介绍 —

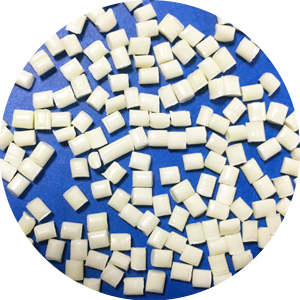

PPA EX4000
是广东力美新材料自主研发的一款具有PA46、PPA、PA6T、PA9T、HTN等特性的增韧耐寒新型高温复合尼龙。它具有高强度、高刚性、耐高温、耐磨、耐黄变、耐油等性能。
主要应用：汽车部件、高密度的印刷电路板连接器、耐磨要求极高的零件、控制器、传感器、马达及其它关键电子部件等。
— 物性检测报告 —
| 物料名称：高温复合尼龙 PPA EX4000 NC001 | 检测日期：2017年08月02日 | |||||
| 物料编号：No.170802 | 检测编号：20170802-446 | |||||
| 测试项目 | 测试标准 | 测试条件 | 单位 | 测试数据 | ||
| 基本性能 | 比重 | ASTM D792 | 23℃ | g/cm3 | 1.12 | |
| 含水率 | ASTM D570 | Dry | ％ | 0.2 | ||
| 熔融指数 | ASTM D1238 | 330℃2.16 kg | g/10min | 26.5 | ||
| 灰份 | ASTM D5630 | 800 ℃ 1 H | ％ | 0 | ||
| 机械性能 | 拉伸强度 | ASTM D638 |
测试速度 50mm/min |
Mpa | 68 | |
| 断裂伸长率 | ％ | 24.5 | ||||
| 弯曲强度 | ASTM D790 |
测试速度 10mm/min |
MPa | 96 | ||
| 弯曲模量 | MPa | 1950 | ||||
| 缺口冲击强度 | ASTM D256 | 23℃ | KJ/m² | 85 | ||
| 硬度 | ASTM D2240 | 23℃ | HD | 78.5 | ||
| 热性能 | 热变形温度 | ASTM D648 | 264psi | ℃ | 115 | |
| 热变形温度 | ASTM D648 | 66psi | ℃ | - | ||
| 阻燃性 | UL-94-V0 | 厚度1.6mm | / | HB | ||
| 锡炉耐温 | QCS | 厚度 1.6 mm | ℃ | 270-275 | ||
| 熔点 | QCS | ℃ | - | |||
| 导热系数 | QCS | mm | W/mk | – | ||
| 其他物性 | 表面电阻 | QCS | Ω/m² | 10 12 | ||
| 收缩率 | QCS | ％ | – | |||
| 透光率 | QCS | mm | ％ | - | ||
| 成型工艺 | 干燥温度 | 干燥时间 | 模具温度 | 成型温度 | 射胶压力 | 射胶速度 |
| 100℃ - 120℃ | 4H-5H | 90℃ -100℃ |
一段310℃ 二段300℃ 三段280℃ |
一段50bar 二段50bar 三段50bar |
一段99% 二段99% 三段99% |
|
| 以上数据仅供参考 | 表单编号：QR-QC-008 | |||||
| 检测员： 郑鸿锦 审核：黄柳阳 核准：李华超 | ||||||
